AI 服务器用高多层 HDI PCB 电路板厂家：量产能力

关键词

AI 服务器、高多层 HDI PCB 电路板、量产能力

工艺

高多层 HDI PCB 电路板工艺特点

AI 服务器对高多层 HDI PCB 电路板有着极高的要求。高多层意味着电路板具有更多的布线层，能够实现更复杂的电路设计和更高的集成度。HDI（高密度互连）技术则进一步提升了电路板的布线密度，通过微盲埋孔等工艺，减少了线路的长度和信号干扰，提高了信号传输的速度和稳定性。

在制造工艺上，高多层 HDI PCB 电路板需要精确的钻孔、电镀、蚀刻等工序。钻孔精度要达到微米级别，以确保微盲埋孔的质量；电镀工艺要保证孔壁和线路的铜层均匀、致密，防止出现开路或短路等问题；蚀刻工艺则要精确控制线路的宽度和间距，保证电路的性能。

创盈电路技术的工艺优势

创盈电路技术在高多层 HDI PCB 电路板制造工艺上有着深厚的积累。公司拥有先进的钻孔设备，能够实现高精度的微盲埋孔加工，钻孔精度可控制在±0.05mm 以内。在电镀方面，采用先进的垂直连续电镀技术，确保铜层厚度均匀，镀铜层的厚度偏差控制在±5%以内。

蚀刻工艺上，创盈电路技术采用先进的自动化蚀刻生产线，通过精确的参数控制和实时监测，能够精确控制线路的宽度和间距，线路宽度公差可控制在±0.02mm 以内。此外，公司还拥有完善的质量检测体系，对每一道工序进行严格的检测，确保产品质量符合 AI 服务器的高标准要求。

应用

AI 服务器对高多层 HDI PCB 电路板的需求

AI 服务器是人工智能技术的核心硬件设备，需要处理大量的数据和复杂的算法，因此对电路板的性能和可靠性要求极高。高多层 HDI PCB 电路板能够为 AI 服务器提供高速、稳定的信号传输通道，满足其对数据处理速度和精度的要求。同时，高集成度的设计也能够减小电路板的体积，提高服务器的空间利用率。

创盈电路技术的应用案例

创盈电路技术的高多层 HDI PCB 电路板已经广泛应用于众多知名的 AI 服务器厂商。例如，为某知名 AI 服务器制造商提供的高多层 HDI PCB 电路板，采用了 16 层设计，通过微盲埋孔技术实现了高密度的布线，大大提高了服务器的性能和稳定性。该电路板在实际应用中表现出色，能够满足 AI 服务器长时间、高强度的工作需求。

量产能力

创盈电路技术的量产优势

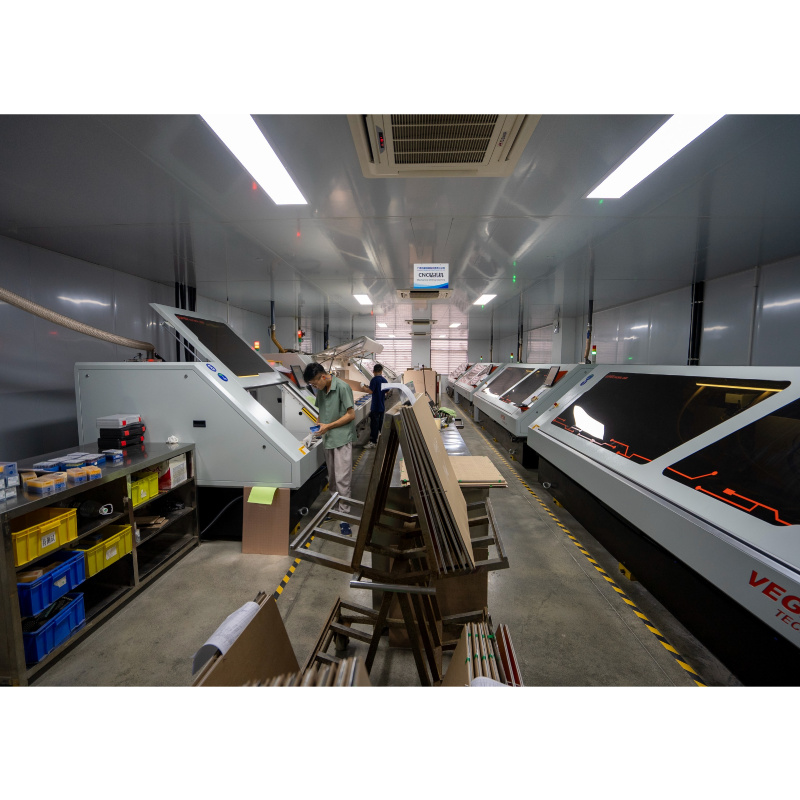

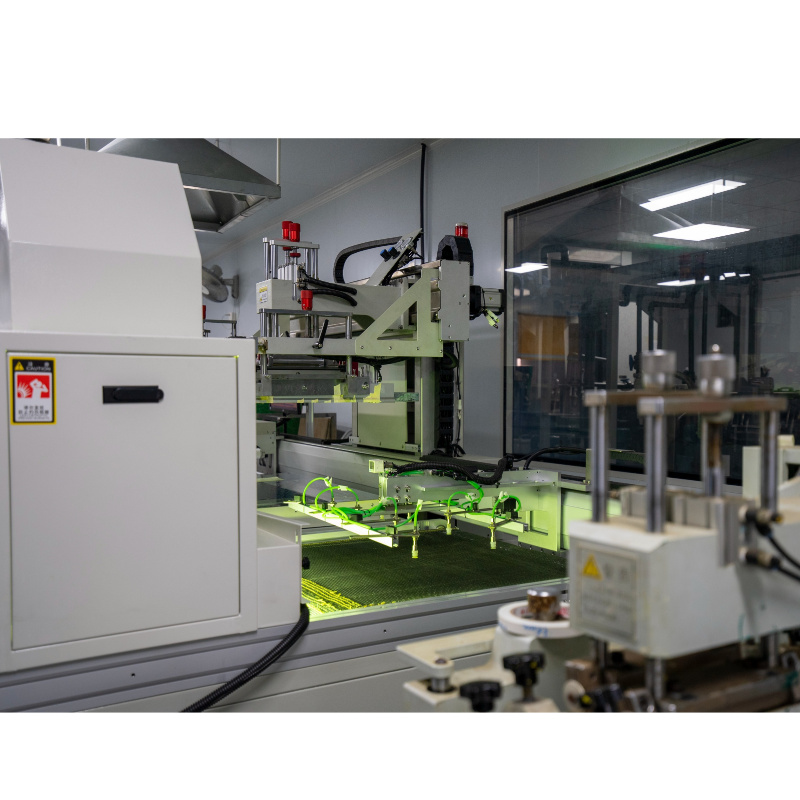

创盈电路技术拥有大规模的生产基地和先进的生产设备，具备强大的量产能力。公司的生产车间采用了自动化生产线，能够实现高效、稳定的生产。同时，公司还拥有专业的生产管理团队，通过科学的生产计划和调度，能够确保产品按时、按质、按量交付。

在产能方面，创盈电路技术每月能够生产数千平方米的高多层 HDI PCB 电路板，能够满足不同客户的大规模订单需求。此外，公司还建立了完善的供应链管理体系，与众多优质的原材料供应商建立了长期稳定的合作关系，确保原材料的供应稳定，为量产提供了有力保障。

质量保障与量产的平衡

在追求量产能力的同时，创盈电路技术始终将产品质量放在首位。公司通过严格的质量控制体系，对每一个生产环节进行监控和检测，确保产品质量符合国际标准和客户要求。在量产过程中，公司不断优化生产工艺和管理流程，提高生产效率和产品质量的稳定性，实现了量产能力与质量保障的完美平衡。

如果您正在寻找一家具备强大量产能力的 AI 服务器用高多层 HDI PCB 电路板厂家，创盈电路技术将是您的不二之选。我们将以先进的工艺、优质的产品和完善的服务，为您提供全方位的解决方案。
